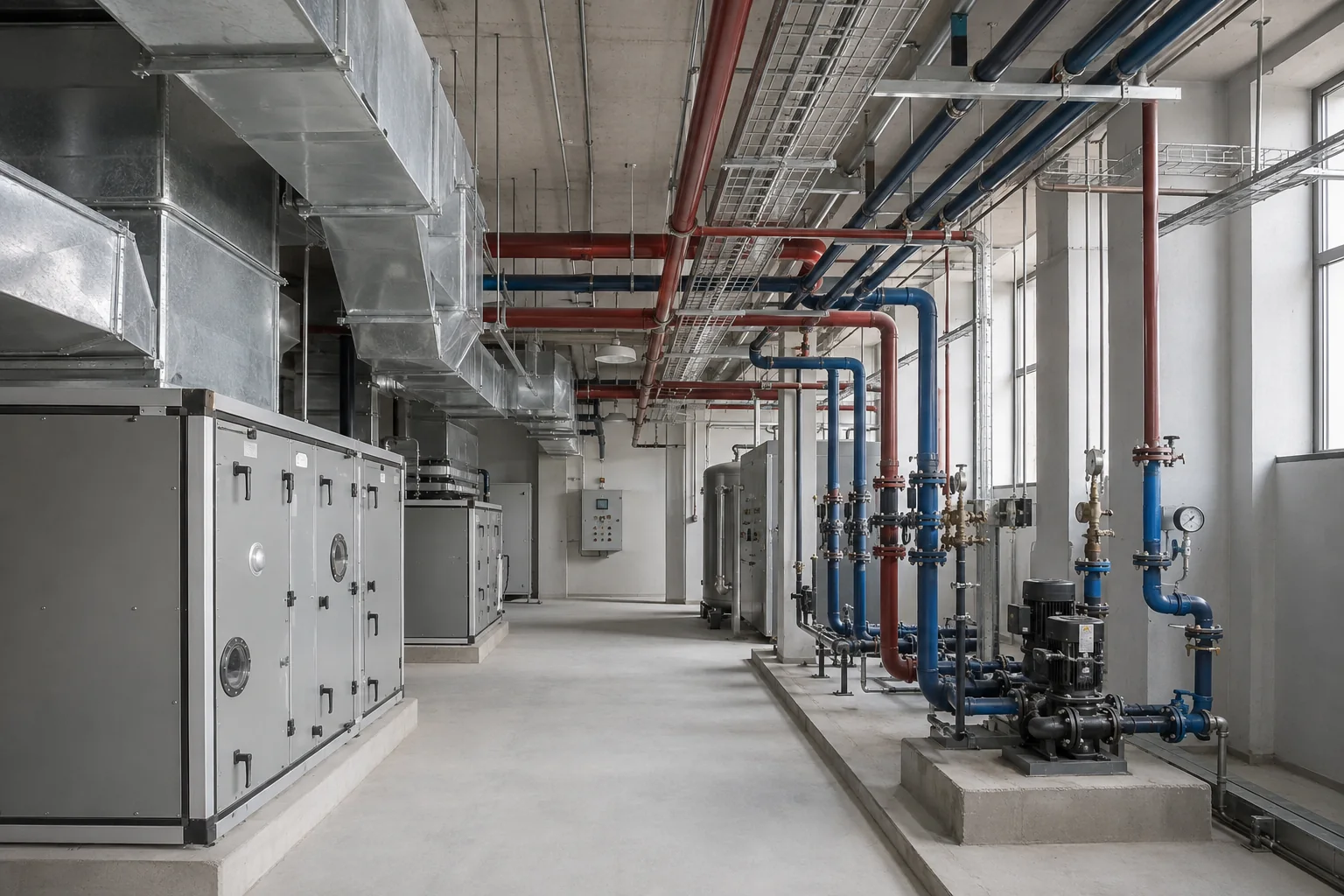

التصميم الهندسي للأنظمة الكهروميكانيكية MEP

• المخططات المعمارية والإنشائية الحالية واستخدامات الفراغات
• قائمة الأنظمة المطلوبة ومتطلبات التشغيل المتاحة
• بيانات الخدمات والمعدات والأنظمة القائمة عند التعديل
• متطلبات الصيانة والطاقة والاعتماد الخاصة بالمشروع إن توفرت

في مثال افتراضي، تُراجع غرفة تحتوي على وحدة تكييف، وتبدو أبعاد المعدات مناسبة، لكن مسارًا مجاورًا يشغل الحيز الذي يحتاجه فتح لوحة الخدمة وإخراج المرشح. استيعاب جسم الوحدة لا يثبت إمكان الوصول إلى أجزائها وصيانتها.

• المدخل: استخدام الفراغ ومتطلبات التشغيل، وبيانات طراز المعدات المختار وإرشادات صيانته، والمخطط والمقاطع ومسارات الخدمات والأبواب، ومتطلبات الربط والتحكم.
• الفحص: مراجعة اتجاه فتح لوحات الخدمة ومساحة إزالة الأجزاء التي يحددها المصنع، ومسار الوصول إليها، وتداخلاتها مع القواطع والخدمات. تُراجع هذه المتطلبات مع الأداء والحسابات وبيانات الاختيار؛ لا تُعمم مسافة صيانة واحدة على جميع الطرز.
• الإجراء: تسجيل القيد وتحديد التخصص المسؤول، ودراسة تعديل التوزيع أو المسار أو اختيار المعدات ضمن نطاق التصميم. تُنسق آثار البديل على الأحمال والربط والفتحات والعمارة قبل إصدار التحديث.
• دليل الإغلاق: مخطط ومقطع محدثان يبينان المعدات وحيز الخدمة، وبيانات اختيار متسقة مع الحسابات، وسجل مراجعة يوضح استيفاء الملاحظة والقيود المتبقية.

المثال يوضح قرارًا تصميميًا ولا يمثل تركيبًا منفذًا أو تحققًا من التشغيل. التوريد والتركيب والفحوص والتشغيل نطاقات مستقلة، ويتحدد التحقق الميداني بحسب التكليف ومتطلبات المعدات والمشروع.

يمكن تمثيل حيز الصيانة في تنسيق BIM، ومراجعة توافقه مع التوزيع المعماري دون اختزال المراجعة في كشف التقاطعات وحده.

مرجع تطبيقي: بيانات الوصول للخدمة والمرشح في وحدة تكييف — Daikin Applied. توضح الإحالة أهمية الوصول للأجزاء؛ مرجع التصميم الفعلي هو بيانات الطراز المحدد للمشروع، ولا تمثل توصية بشراء علامة تجارية.

• البند وحالته: «وحدة توضيحية» في «غرفة افتراضية» — مفتوح لاستكمال البيانات. يظهر الجسم داخل المخطط، لكن اتجاه فتح لوحة الخدمة يتداخل مع مسار مجاور.
• مرجع التحقق الناقص: «بيانات الطراز التوضيحي — إصدار افتراضي أ» لا تتضمن تعليمات إخراج المرشح. يطلب مصمم الميكانيكا من المورد بيانات الطراز وتعليمات التركيب والتشغيل والصيانة؛ لا يُؤكد حيز الصيانة من حدود الجسم.
• الإجراء وشرط الإغلاق: تُدرس إعادة توزيع المسار مع التخصص المعني. يظل البند مفتوحًا حتى يربط «مقطع توضيحي — إصدار ب» حيز فتح اللوحة وإخراج الجزء بمرجع الطراز، ويُوثق مسار الوصول ونتيجة مراجعة المصمم والقيود المتبقية.

هذا سجل مراجعة تصميمية، لا نتيجة تركيب أو تشغيل، ولا يحدد خلوصًا موحدًا للمعدات.
